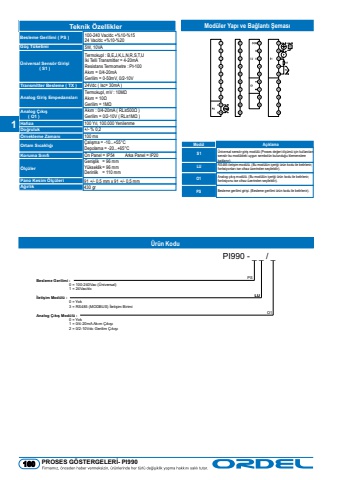

PROSES GÖSTERGELERø- PI990Modüler Yapı ve Bağlantı ŞemasıPano Kesඈm Ölçülerඈ 91 +/- 0,5 mm x 91 +/- 0,5 mmTeknඈk ÖzellඈklerBesleme Gerඈlඈmඈ ( PS )Güç TüketඈmඈÜnඈversal Sensör Gඈrඈúඈ( S1 )Transmඈtter Besleme ( TX )100-240 Vac/dc +- 24 Vac/dc +- 5W, 10VATermokupl : B,E,J,K,L,N,R,S,T,Uİki Telli Transmitter = 4-20mAResistans Termometre : Pt-100Akım = 0/4-20mAGerilim = 0-50mV, 0/2-10V24Vdc ( Isc= 30mA )Analog Gඈrඈú EmpedanslarÕTermokupl, mV : 10MΩAkım = 10ΩGerilim = 1MΩAnalog ÇÕkÕú( O1 )Akım : 0/4-20mA ( RL≥500Ω )Gerilim = 0/2-10V ( RL≥1MΩ )HafÕza 100 Yıl, 100.000 YenilenmeDo÷ruluk +/- % 0,2Örnekleme ZamanÕ 100 msOrtam SÕcaklÕ÷ÕÖlçülerA÷ÕrlÕkÇalışma = -10...+55°CDepolama = -20...+65°CGenişlikYükseklikDerinlik430 gr= 96 mm= 96 mm= 110 mmÜrün KoduBesleme Gerඈlඈmඈ : 0 = 100-240Vac (Ünඈversal) 1 = 24Vac/dcøletඈúඈm Modülü : 0 = Yok 3 = RS485 (MODBUS) øletඈúඈm BඈrඈmඈAnalog ÇÕkÕú Modülü : 0 = Yok 1 = 0/4-20mA AkÕm ÇÕkÕúÕ 2 = 0/2-10Vdc Gerඈlඈm ÇÕkÕúÕPI990 - _ _ / _ PSLUO1ModülS1AçıklamaÜniversal sensör giriş modülü (Proses değeri ölçümü için kullanılansensör bu modüldeki uygun sembolün bulunduğu klemenslere bağlanır).LU RS485 iletişim modülü. (Bu modülün içeriği ürün kodu ile belirlenir,fonksiyonları ise cihaz üzerinden seçilebilir).Besleme gerilimi girişi. (Besleme gerilimi ürün kodu ile belirlenir).O1 Analog çıkış modülü. (Bu modülün içeriği ürün kodu ile belirlenir,fonksiyonu ise cihaz üzerinden seçilebilir).PSKoruma SÕnÕfÕ Ön Panel = IP54 Arka Panel = IP201160
