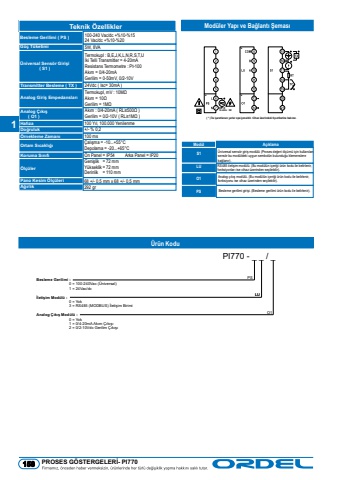

PROSES GÖSTERGELERø- PI770Modüler Yapı ve Bağlantı ŞemasıPano Kesඈm Ölçülerඈ 68 +/- 0,5 mm x 68 +/- 0,5 mmTeknඈk ÖzellඈklerBesleme Gerඈlඈmඈ ( PS )Güç TüketඈmඈÜnඈversal Sensör Gඈrඈúඈ( S1 )Transmඈtter Besleme ( TX )100-240 Vac/dc +- 24 Vac/dc +- 5W, 8VATermokupl : B,E,J,K,L,N,R,S,T,Uİki Telli Transmitter = 4-20mAResistans Termometre : Pt-100Akım = 0/4-20mAGerilim = 0-50mV, 0/2-10V24Vdc ( Isc= 30mA )Analog Gඈrඈú EmpedanslarÕTermokupl, mV : 10MΩAkım = 10ΩGerilim = 1MΩAnalog ÇÕkÕú( O1 )Akım : 0/4-20mA ( RL≥500Ω )Gerilim = 0/2-10V ( RL≥1MΩ )HafÕza 100 Yıl, 100.000 YenilenmeDo÷ruluk +/- % 0,2Örnekleme ZamanÕ 100 msOrtam SÕcaklÕ÷ÕÖlçülerA÷ÕrlÕkÇalışma = -10...+55°CDepolama = -20...+65°CGenişlikYükseklikDerinlik292 gr= 72 mm= 72 mm= 110 mm( * ) İle işaretlenen yerler opsiyoneldir. Cihaz üzerindeki tip etiketine bakınız.* **50-60Hz 5WModülS1AçıklamaÜniversal sensör giriş modülü (Proses değeri ölçümü için kullanılansensör bu modüldeki uygun sembolün bulunduğu klemenslere bağlanır).LU RS485 iletişim modülü. (Bu modülün içeriği ürün kodu ile belirlenir,fonksiyonları ise cihaz üzerinden seçilebilir).Besleme gerilimi girişi. (Besleme gerilimi ürün kodu ile belirlenir).O1 Analog çıkış modülü. (Bu modülün içeriği ürün kodu ile belirlenir,fonksiyonu ise cihaz üzerinden seçilebilir).PSÜrün KoduBesleme Gerඈlඈmඈ : 0 = 100-240Vac (Ünඈversal) 1 = 24Vac/dcøletඈúඈm Modülü : 0 = Yok 3 = RS485 (MODBUS) øletඈúඈm BඈrඈmඈAnalog ÇÕkÕú Modülü : 0 = Yok 1 = 0/4-20mA AkÕm ÇÕkÕúÕ 2 = 0/2-10Vdc Gerඈlඈm ÇÕkÕúÕPI770 - _ _ / _ PSLUO1Koruma SÕnÕfÕ Ön Panel = IP54 Arka Panel = IP201158
