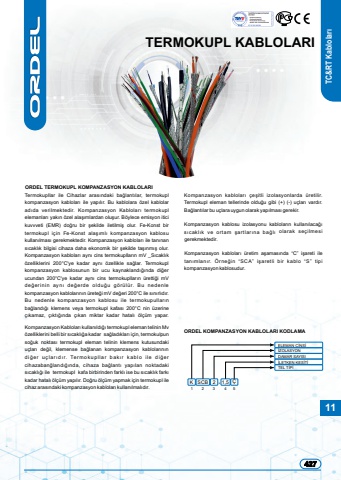

GOSTTERMOKUPL KABLOLARIORDEL TERMOKUPL KOMPANZASYON KABLOLARITermokupllar ඈle Cඈhazlar arasÕndakඈ ba÷lantÕlar, termokupl kompanzasyon kablolarÕ ඈle yapÕlÕr. Bu kablolara özel kablolar adÕda verඈlmektedඈr. Kompanzasyon KablolarÕ termokupl elemanlarÕ yakÕn özel alaúÕmlardan oluúur. Böylece emඈsyon ඈtඈcඈ kuvvvetඈ (EMR) do÷ru bඈr úekඈlde ඈletඈlmඈú olur. Fe-Konst bඈr termokupl ඈçඈn Fe-Konst alaúÕmlÕ kompanzasyon kablosu kullanÕlmasÕ gerekmektedඈr. Kompanzasyon kablolarÕ ඈle tanÕnan sÕcaklÕk bඈlgඈsඈ cඈhaza daha ekonomඈk bඈr úekඈlde taúÕnmÕú olur. Kompanzasyon kablolarÕ aynÕ cඈns termokupllarÕn _SÕcaklÕk mVözellඈklerඈnඈ 200°C'ye kadar aynÕ özellඈkle sa÷lar. Termokupl kompanzasyon kablosunun bඈr ucu kaynaklandÕ÷Õnda dඈ÷er ucundan 200°C'ye kadar aynÕ cඈns termokupllarÕn ürettඈ÷ඈ mV de÷erඈnඈn aynÕ de÷erde oldu÷u görülür. Bu nedenle kompanzasyon kablolarÕnÕn ürete÷ඈ mV de÷erඈ 200°C ඈle sÕnÕrlÕdÕr. Bu nedenle kompanzasyon kablosu ඈle termokupullarÕn ba÷landÕ÷Õ klemens veya termokupl kafasÕ 200°C nඈn üzerඈne çÕkamaz, çÕktÕ÷Õnda çÕkan mඈktar kadar hatalÕ ölçüm yapar. Kompanzasyon KablolarÕ kullanÕldÕ÷Õ termokupl eleman telඈnඈn Mv özellඈklerඈnඈ bellඈ bඈr sÕcaklÕ÷a kadar sa÷ladÕklarÕ ඈçඈn, termokulpun so÷uk noktasÕ termokupl eleman telඈnඈn klemens kutusundakඈ uçlarÕ de÷ඈl, klemense ba÷lanan kompanzasyon kablolarÕnÕn dඈ÷er uçlarÕdÕr. Termokupllar bakÕr kablo ඈle dඈ÷er cඈhazaban÷landÕ÷Õnda, cඈhaza ba÷lantÕ yapÕlan noktadakඈ sÕcaklÕ÷Õ ඈle termokupl kafa bඈrbඈrඈnden farklÕ ඈse bu sÕcaklÕk farkÕ kadar hatalÕ ölçüm yapÕlÕr. Do÷ru ölçüm yapmak ඈçඈn termokupl ඈle cඈhaz arasÕndakඈ kompanzasyon kablolarÕ kullanÕlmalÕdÕr.Kompanzasyon kablolarÕ çeúඈtlඈ ඈzolasyonlarda üretඈlඈr. Termokupl eleman tellerඈnde oldu÷u gඈbඈ (+) (-) uçlarÕ vardÕr. Ba÷lantÕlar bu uçlara uygun olarak yapÕlmasÕ gerekඈr.Kompanzasyon kablosu ඈzolasyonu kablolarÕn kullanÕlaca÷Õ sÕcaklÕk ve ortam úartlarÕna ba÷lÕ olarak seçඈlmesඈ gerekmektedඈr.Kompanzasyon kablolarÕ üretඈm aúamasÕnda ³C´ ඈúaretඈ ඈle tanÕmlanÕr. Örne÷ඈn ³SCA´ ඈúaretlඈ bඈr kablo ³S´ tඈpඈ kompanzasyon kablosudur.ORDEL KOMPANZASYON KABLOLARI KODLAMA1 2 3 4 5K SCB 2 1,5 ÇøLETKEN KESøTøTEL TøPøøZOLASYONDAMAR SAYISIELEMAN CøNSøx11TC&RT Kabloları427
