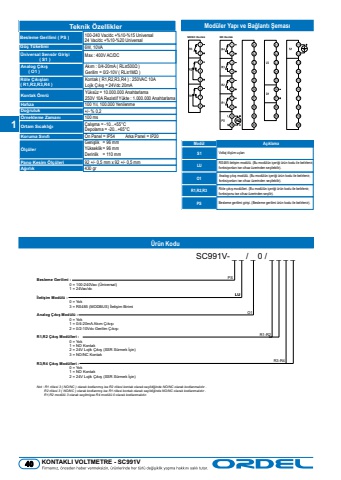

KONTAKLI VOLTMETRE - SC991VModüler Yapı ve Bağlantı ŞemasıÜrün KoduTeknඈk ÖzellඈklerBesleme Gerඈlඈmඈ ( PS )Güç TüketඈmඈÜnඈversal Sensör Gඈrඈúඈ( S1 )100-240 Vac/dc +- Universal24 Vac/dc +- Universal6W, 10VAMax : 400V AC/DCAnalog ÇÕkÕú( O1 )Röle ÇÕkÕúlarÕ( R1,R2,R3,R4 )Kontak ÖmrüAkım : 0/4-20mA ( RL≥500Ω )Gerilim = 0/2-10V ( RL≥1MΩ )Kontak ( R1,R2,R3,R4 ) : 250VAC 10ALojik Çıkış = 24Vdc 20mAYüksüz = 10.000.000 Anahtarlama250V 10A Rezistif Yükte : 1.000.000 AnahtarlamaHafÕza 100 Yıl, 100.000 YenilenmeDo÷ruluk +/- % 0,2Örnekleme ZamanÕ 100 msOrtam SÕcaklÕ÷ÕÖlçülerPano Kesඈm ÖlçülerඈA÷ÕrlÕkÇalışma = -10...+55°CDepolama = -20...+65°CGenişlikYükseklikDerinlik92 +/- 0,5 mm x 92 +/- 0,5 mm430 gr= 96 mm= 96 mm= 110 mmNO/NC Kontak NO KontakModülS1AçıklamaVoltaj ölçüm uçlarıLU RS485 iletişim modülü. (Bu modülün içeriği ürün kodu ile belirlenir,fonksiyonları ise cihaz üzerinden seçilebilir).R1,R2,R3 Röle çıkış modülleri. (Bu modülün içeriği ürün kodu ile belirlenir,fonksiyonu ise cihaz üzerinden seçilir).PS Besleme gerilimi girişi. (Besleme gerilimi ürün kodu ile belirlenir).O1 Analog çıkış modülü. (Bu modülün içeriği ürün kodu ile belirlenir,fonksiyonları ise cihaz üzerinden seçilebilir).Besleme Gerඈlඈmඈ : 0 = 100-240Vac (Ünඈversal) 1 = 24Vac/dcøletඈúඈm Modülü : 0 = Yok 3 = RS485 (MODBUS) øletඈúඈm BඈrඈmඈAnalog ÇÕkÕú Modülü : 0 = Yok 1 = 0/4-20mA AkÕm ÇÕkÕúÕ 2 = 0/2-10Vdc Gerඈlඈm ÇÕkÕúÕR1,R2 ÇÕkÕú Modüllerඈ : 0 = Yok 1 = NO Kontak 2 = 24V Lojඈk ÇÕkÕú (SSR Sürmek øçඈn) 3 = NO/NC KontakR3,R4 ÇÕkÕú Modüllerඈ : 0 = Yok 1 = NO Kontak 2 = 24V Lojඈk ÇÕkÕú (SSR Sürmek øçඈn)SC991V- _ _ / _ 0 / _ _ _ _ PSLUO1R1-R2R3-R41DW : 51 U|5HVਟ 3 ( 12/1& ) D5DUD2 2DG5DQPÕú ਟVH 52 U|5HVਟ 2DQWD2 D5DUD2 VHUਟ5Gਟ÷ਟQGH 12/1& D5DUD2 2DG5DQPD5ÕGÕU . 52 U|5HVਟ 3 ( 12/1& ) D5DUD2 2DG5DQPÕú ਟVH 51 U|5HVਟ 2DQWD2 D5DUD2 VHUਟ5Gਟ÷ਟQGH 12/1& D5DUD2 2DG5DQPD5ÕGÕU . 51,52 PDG5 3 D5DUD2 VHUਟ5PਟúVH 54 PDG5 0 D5DUD2 2DG5DQPD5ÕGÕU.Koruma SÕnÕfÕ Ön Panel = IP54 Arka Panel = IP20140
