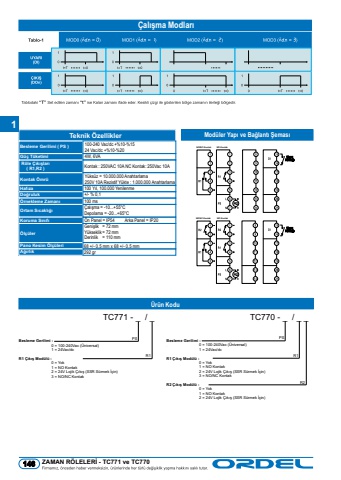

ZAMAN RÖLELERø - TC771 ve TC770Çalışma ModlarıPano Kesඈm Ölçülerඈ 68 +/- 0,5 mm x 68 +/- 0,5 mmTeknඈk ÖzellඈklerBesleme Gerඈlඈmඈ ( PS )Güç Tüketඈmඈ100-240 Vac/dc +- 24 Vac/dc +- 4W, 6VARöle ÇÕkÕúlarÕ( R1,R2 )Kontak ÖmrüKontak : 250VAC 10A NC Kontak: 250Vac 10AYüksüz = 10.000.000 Anahtarlama250V 10A Rezistif Yükte : 1.000.000 AnahtarlamaHafÕza 100 Yıl, 100.000 YenilenmeDo÷ruluk +/- % 0,1Örnekleme ZamanÕ 100 msOrtam SÕcaklÕ÷ÕKoruma SÕnÕfÕÖlçülerA÷ÕrlÕkÇalışma = -10...+55°CDepolama = -20...+65°CÖn Panel = IP54 Arka Panel = IP20GenişlikYükseklikDerinlik292 gr= 72 mm= 72 mm= 110 mmModüler Yapı ve Bağlantı ŞemasıÜrün KoduBesleme Gerඈlඈmඈ : 0 = 100-240Vac (Ünඈversal) 1 = 24Vac/dcR1 ÇÕkÕú Modülü : 0 = Yok 1 = NO Kontak 2 = 24V Lojඈk ÇÕkÕú (SSR Sürmek øçඈn) 3 = NO/NC KontakTC771 - _ / _ PSR1Besleme Gerඈlඈmඈ : 0 = 100-240Vac (Ünඈversal) 1 = 24Vac/dcR1 ÇÕkÕú Modülü : 0 = Yok 1 = NO Kontak 2 = 24V Lojඈk ÇÕkÕú (SSR Sürmek øçඈn) 3 = NO/NC KontakR2 ÇÕkÕú Modülü : 0 = Yok 1 = NO Kontak 2 = 24V Lojඈk ÇÕkÕú (SSR Sürmek øçඈn)TC770 - _ / _ _PSR1R2NO/NC Kontak NO KontakNO/NC Kontak NO Kontak1146
